ARROW SPRAY GUN PARTS LIST

PARTS LIST FOR : TEXTILE CLEANING SPRAY GUNS ARROW -CM11 / CM11A

View Parts List For CM16 / CM 16A

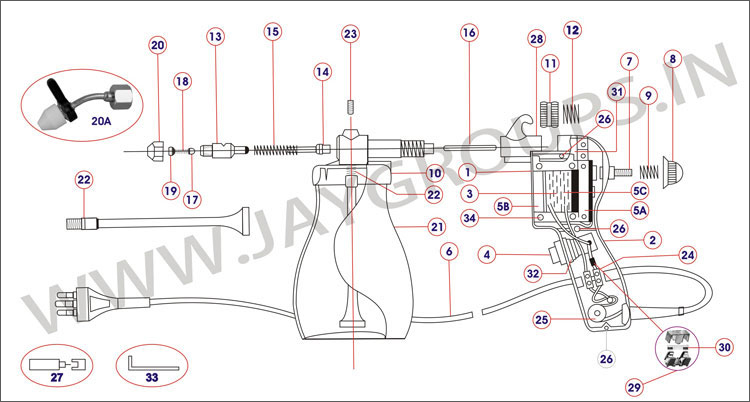

Spray gun CM11 drawing


Part No.
Item
1
Gun Housing
2
Gun Housing Cap
3
Inductor Coil (220V/50Hz, Coil Only)
4
Trigger Switch Assembly
5A
I Core
5B
E Core with Inductor Coil
5C
Coil Full Set (E Core + Coil + I Core)
6
Electric Wire
7
Pressure Control Bolt
8
Pressure Control Knob
9
Pressure Control Knob Spring
10
Front Body
11
Adjusting Roller
12
Adjusting Roller Spring
13
Pump Cylinder
14
Piston
15
Piston Spring
16
Intermediate Rod
17
Delivery Valve Cone
Part No.
Item
18
Delivery Valve Spring
19
Swirl Head (17, 18, 19 Form a Set)
20
Nozzle - Straight
20A
Nozzle - Adjustable (Only for CM11A)
21
Solvent Jar
22
Suction Pipe with Filter
23
Conical Screw
24
Connector Block
25
Rubber Bush
26
Gun Housing Screws (3 pcs)
27
Nozzle Cleaner
28
Allen Grub Screw M3
   29 Fuse Assembly (Fuse Holder, GlassFuse & Fuse Holder Cover)
30
Glass Fuse [800mA]
31
Coil Bush
32
Switch Ring - Threaded
33
Allen Key
34
Coil Screw, Nut & Washer
